Высоковольтный статический преобразователь ПВС-40-01-У1 предназначен для обеспечения централизованного электроснабжения от высоковольтной поездной магистрали пассажирских вагонов. ПВС-40-01-У1 состоит из высоковольтной (ВСП) и низковольтной (НСП) частей, которые расположены в 2-х стандартных герметичных подвагонных ящиках исполнения IP54.

Высоковольтная часть преобразователя ПВС-40-01-У1 (ВСП-40-У1):

 vsp40u1min openvsp40u1min close

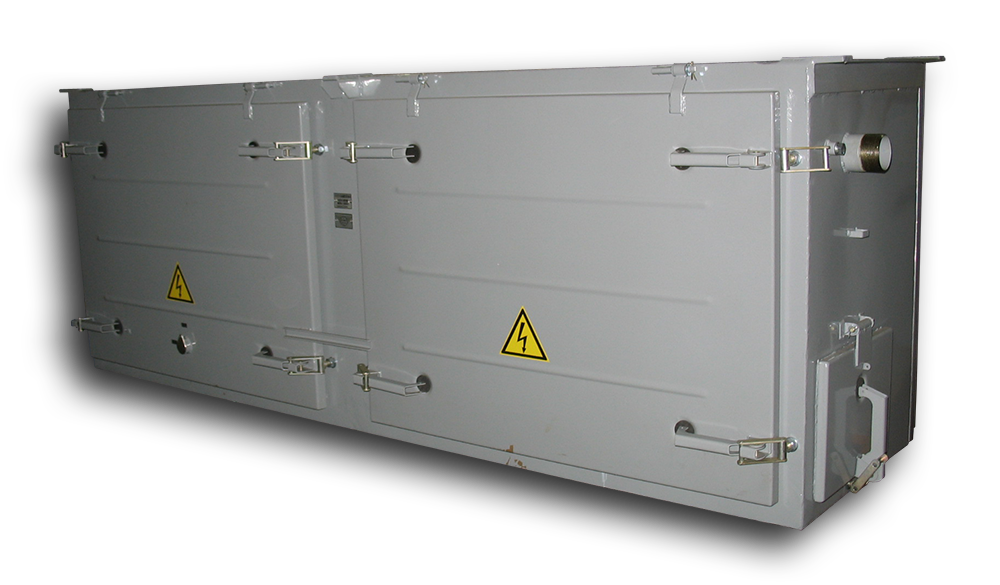

Низковольтная часть преобразователя ПВС-40-01-У1 (НСП-40-01-У1):

nsp4001u1min closensp4001u1min open

  На вход преобразователя может подаваться любое из 5-ти напряжений питания: 3000В и 1500В постоянного тока, 3000В и 1500В переменного тока частотой 50Гц и 1000В переменного тока частотой 16 2/3 Гц. Выходное напряжение 2-х каналов высоковольтной части преобразователя может варьироваться в зависимости  от состава и характеристик энергопотребителей вагонов, при этом один из выходных каналов питает потребители постоянного тока, получающие резервное питание от аккумулированной батареи. Второй выходной канал  используется для питания преобразователей системы вентиляции и кондиционирования, а также для питания остальных потребителей переменного тока. Длительная выходная мощность преобразователей ПВС-40-01-У1 составляет 35 кВт, часовая - 40 кВт. В качестве основной элементной базы силовой части преобразовательных комплексов как с централизованным, так и с автономным электроснабжением использованы интеллектуальные транзисторные модули IGBT и диодные сборки фирм «Mitsubishi» и «Semikron». При этом конструкция силовых блоков обеспечивает взаимозаменяемость различных модулей производства «Mitsubishi», «Semikron» и «Infineon».

  Системы управления, защиты, сигнализации и диагностики выполнены с использованием элементов программируемой логики и однокристальных ЭВМ фирм «Atmel» и «Xilinx», обеспечивающих реализацию заданных алгоритмов регулирования частоты и напряжения на выходе преобразователей, питающих асинхронные двигатели систем вентиляции и кондиционирования, заряд аккумуляторных батарей, а также стабилизацию выходных параметров нерегулируемых каналов постоянного и переменного тока.

 Параметры выходных каналов высоковольтной части преобразователя ПВС-40-01-У1:

Канал питания 400 В
Напряжение, В 400
Ток, А 62,5
Мощность, кВт 25
Канал питания 160 В
Напряжение, В 160
Ток, А 62,5
Мощность, кВт 10

Параметры выходных каналов низковольтной части преобразователя ПВС-40-01-У1:

Наименование каналов

Наименование параметра канала

Номинальное
значение

Рабочий
диапазон

регулирования

Канал питания

потребителей
переменного

однофазного тока

 Входное напряжение, В  400 или 110-125  -
 Выходное линейное напряжение, В  220  209-231
 Число фаз  1  -
 Частота, Гц  50  ±0,5
 Номинальный ток, А, не более  13,5  -
 Выходная мощность, кВт  3  -

 Коэффициент гармоник выходного тока, %,

не более

 5  -

Канал питания

потребителей

постоянного тока,

включая заряд АБ

 Входное напряжение, В  160  155-165
 Выходное линейное напряжение, В  110  77-143
 Максимальный ток, А, не более

 140, в том числе

ток заряда АБ 70

 -
 Выходная максимальная мощность, кВА  20  -

Канал питания

потребителей 3-фазного

переменного тока

 Входное напряжение, В  400  390-410
 Выходное линейное напряжение, В  220  209-231
 Число фаз  3  -
 Частота, Гц  50  ±0,5
 Номинальный ток, А  27  -
 Выходная мощность, кВт  10  -

 Коэффициент гармоник выходного тока, %,

не более

 5  -
 Форма выходного напряжения   Синусоидальная

Канал стабилизированного

питания постоянным током

 Входное напряжение, В  160  155-165
 Выходное напряжение, В  110  107-113
 Максимальный ток, А, не более  14  -
 Выходная мощность, кВт  1,5  -

Примечания:
1. Характеристики каналов питания потребителей могут быть изменены по согласованию с Заказчиком при сохранении суммарной выходной мощности.
2. Для каналов переменного тока приведены величины первой гармоники выходного напряжения.
3. Закон регулирования  частоты может изменяться  по согласованию с Заказчиком в зависимости от нагрузки.
